Die Kappendecke ästhetisch und technisch neu interpretiert

Produktdetails
arrow_forward
Wohnen

concap übersetzt die klassische Kappendecke in die Moderne. Das innovative Deckensystem spart bis zu 60 % Konstruktionsbeton gegenüber einer herkömmlichen Flachdecke.

mehr lesen
Gewerbe
Gewerbe
Gewerbe
Büro
Gewerbe
Industrie

Bekannt aus

Elegant und effizient

concap erfüllt alle Anforderungen an ein modernes Deckensystem

  1. concap
  2. Aussparungen Leitungsdurchführungen
  3. Leitungführung TGA
  4. Gekörnte Schüttung, Recyclingmaterial
  5. Trittschalldämmung
  6. Estrich
  7. Bodenbelag
Bereits das Standardelement, das an der dünnsten Stelle lediglich 6 cm dick ist, erfüllt im beispielhaften Deckenaufbau die technischen Anforderungen an einen modernen Büro- und Wohnbau bezüglich Deckenlasten, Schallschutz und Brandschutz.

Mit einer schalglatten, betongrauen Deckenuntersicht bietet concap eine besondere Optik. Auf Wunsch ist eine individuelle Oberflächenbehandlung realisierbar oder durch Beimischung von Pigmenten in den Beton eine passende Farboptik zum jeweiligen Bauvorhaben umsetzbar.

Maximale Flexibilität

concap ist derzeit für ein Achsraster von bis zu 810 cm Länge, 270 cm Breite und in verschiedenen Schallschutz- und Traglaststufen erhältlich. Individuelle Maße sind auf Anfrage realisierbar.

Tragfähigkeit

concap ermöglicht eine Nutzlast bis 3 kN/m², einen Trennwandzuschlag von 1,2 kN/m² und eine Ausbaulast (zusätzlich zur Schüttung) bis 1,8 kN/m².

Schallschutz

Erhöhter Schallschutz ist nach DIN 4109-5 mit gängigen Fußbodenaufbauten möglich.

Brandschutz

Feuerwiderstand REI 90

TGA-Integration ohne Doppelboden

Leitungsverzug durch Längsträger und Querschott vermeidet Doppelboden und ermöglicht Gesamtdeckenaufbauten ab 32 cm Höhe.

Klimadecke

Bauteilaktivierung ist durch im Beton integrierte Kapillarrohre möglich.

Platzsparend und intelligent

concap ermöglicht einen reduzierten Deckenaufbau

Beispielhafter Deckenaufbau für erhöhte Schallschutzanforderungen mit
  1. concap - optimierte Betonschale
  2. Leitungführung TGA
  3. Gekörnte Schüttung, Recyclingmaterial
  4. Trittschalldämmung
  5. Estrich
  6. Bodenbelag
  7. Aussparungen Leitungsdurchführungen
Die offen unter dem Bodenbelag zugängliche Schüttung bietet Raum zur einfachen Integration aller benötigten Leitungen für Sanitär- und Elektroinstallationen. Dadurch wird auch für hochtechnisierte Gebäude mit Maximalausrüstung kein Doppelboden benötigt. Die Leitungen können entweder durch Aussparungen zwischen den Elementen verzogen oder in einer Zwischenschicht oberhalb des Elements verlegt werden.

concap kann heizen und kühlen

  1. concap
  2. Leitungsführung TGA
  3. Kapillarrohre
Die thermische Betonkernaktivierung erfolgt durch den Einsatz von Kapillarrohren, die bereits im Werk eingegossen werden können. Als Niedertemperatur-Deckenheizung mit ca. 28 °C warmem Wasser temperiert concap so durch Strahlungswärme besonders effizient und erzeugt eine ideale Raumtemperatur. Darüber hinaus kann concap auch als Kühldecke fungieren. Mit Wassertemperaturen von ca. 17 °C wird die Deckenkühlung durch eine Steuerung über dem Taupunkt geregelt.

Geprüft & unkompliziert mit Typenstatik

concap reduziert den Planungsaufwand

Elementtyp A,
zwei Kappen
Elementtyp B,
eine Kappe

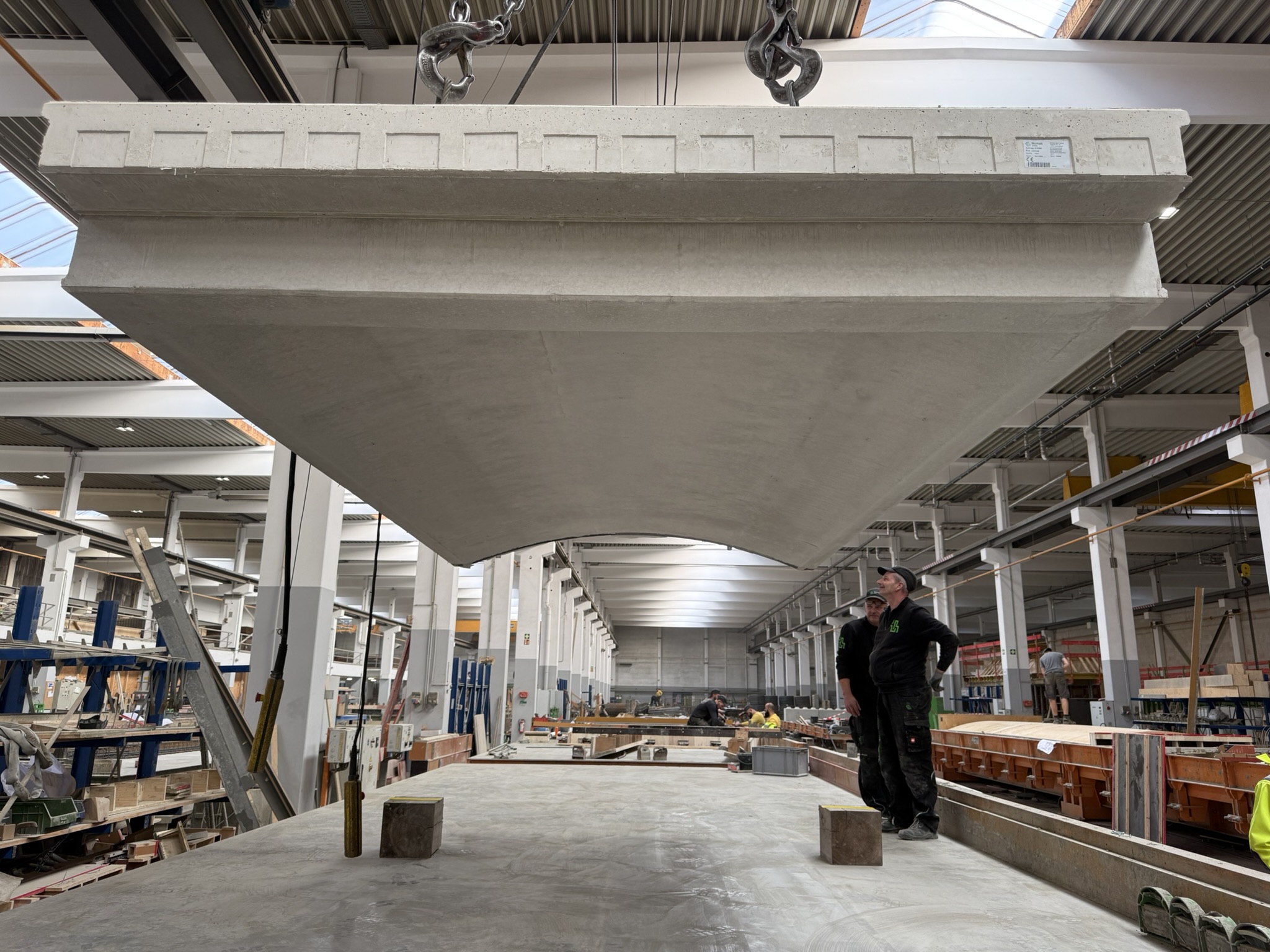

concap besitzt eine vom DIBt geprüfte Typenstatik. Für alle verfügbaren Varianten liegt ein Schallschutzgutachten vor. Darüber hinaus erfüllt die Konstruktion die geltenden deutschen Baunormen und kann problemlos an technische EU-Normen angepasst werden. Varianten für die konstruktive Anwendung sind systematisch katalogisiert und erleichtern die Dimensionierung und Detaillierung. Die hochspezialisierte serielle Fertigung gewährleistet eine gleichbleibend hohe Qualität. Auf der Baustelle ermöglicht concap als Betonfertigteil einen einfachen Bauablauf und schnellen Baufortschritt.

Auf Wunsch sind jederzeit Anpassungen des Systems an die individuellen Anforderungen jedes Bauvorhabens möglich.

Spannweitentabelle

Einfache Anschlussdetails erleichtern die Planung

concap kann mit allen gängigen Konstruktionsarten im Hochbau flexibel kombiniert werden. CAD- Dateien der Elemente und Anschlussdetails für die Planung sind verfügbar.
concap mit ausgeklinktem Aufleger
concap mit direktem Aufleger

Nachhaltig und kreislauffähig

concap senkt Emissionen und schont die Ressourcen

Treibhausgaspotential für Decken mit 810cm Spannweite
(in % vom Referenzentwurf)

concap spart mit einer äquivalenten Betonstärke von 10-15 cm etwa die Hälfte der CO2-Emissionen gegenüber konventionellen Systemen. Die gekörnte Schüttung aus Recyclingprodukten wie zum Beispiel gebrochenem Beton oder Sand senkt den Verbrauch von Primärressourcen erheblich. Im direkten Vergleich mit einer 810 cm weit spannenden Flachdecke aus Ortbeton spart der Deckenaufbau mit concap durchschnittlich 55 % an Treibhausgasen ein.

concap ist unkompliziert wiederverwendbar

  1. concap
  2. Muttern (2x)
  3. Unterlegscheibe
  4. Gewindestange
  5. Dauerbelastungsanker
concap wird auf der Baustelle mit den Tragelementen verschraubt und die Fugen mit Ortbeton verfüllt. Das gesamte Deckensystem funktioniert nach dem Cradle-to-Cradle-Konzept, das heißt, jede Decke kann beschädigungsfrei rückgebaut, in ihre Einzelteile zerlegt und wieder verwendet werden. So erfüllt concap das Prinzip des zirkulären Bauens.

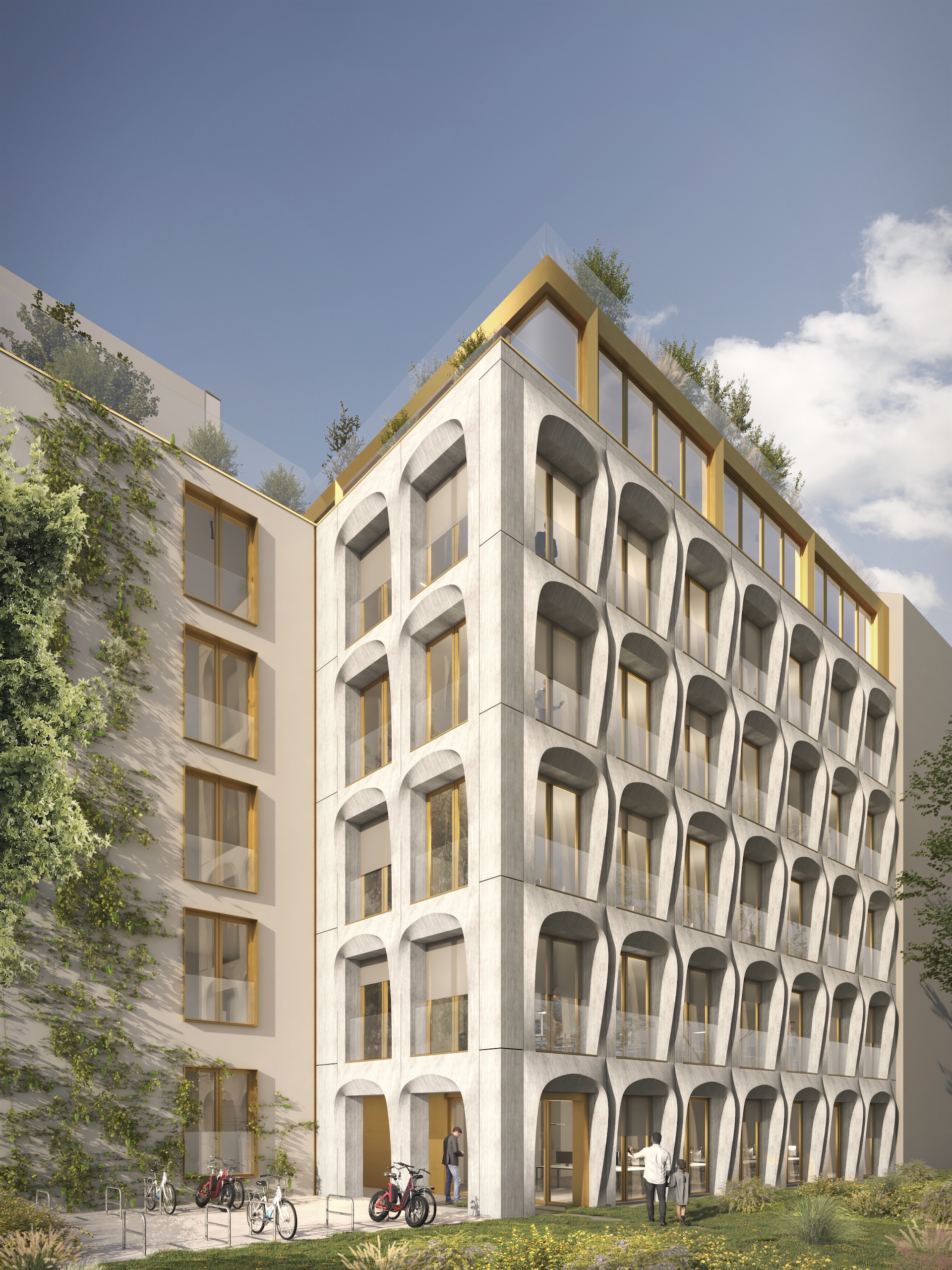

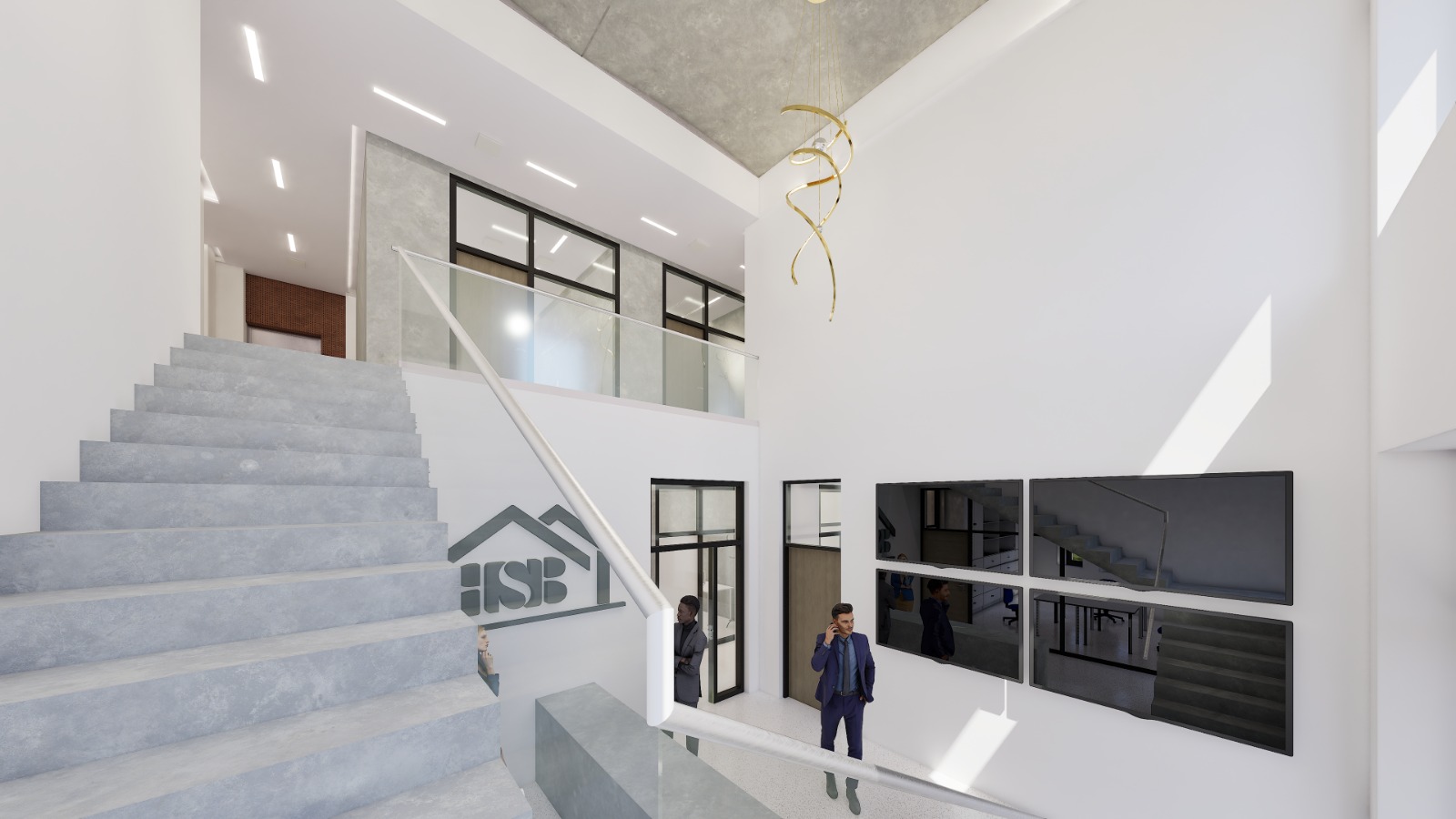

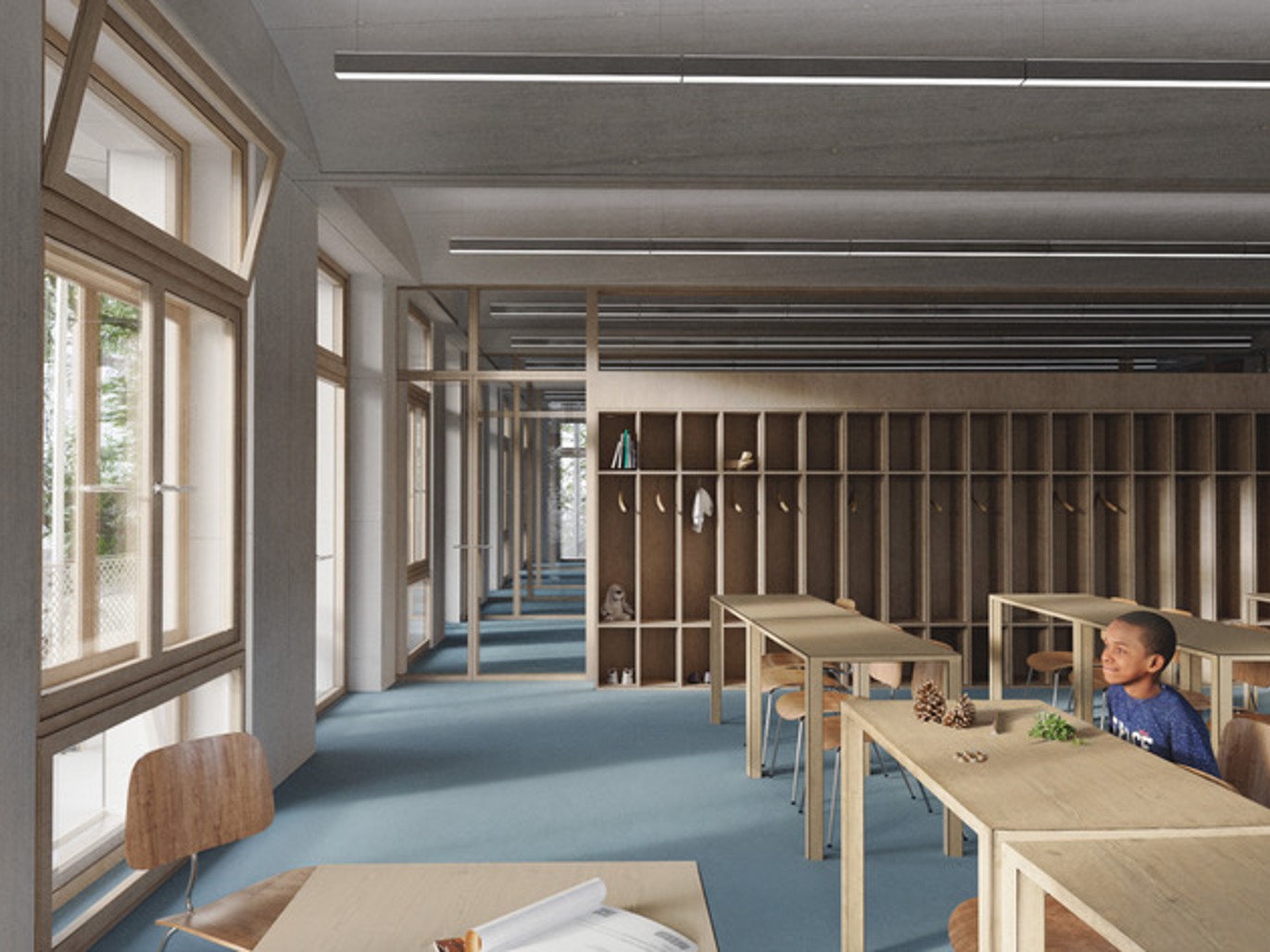

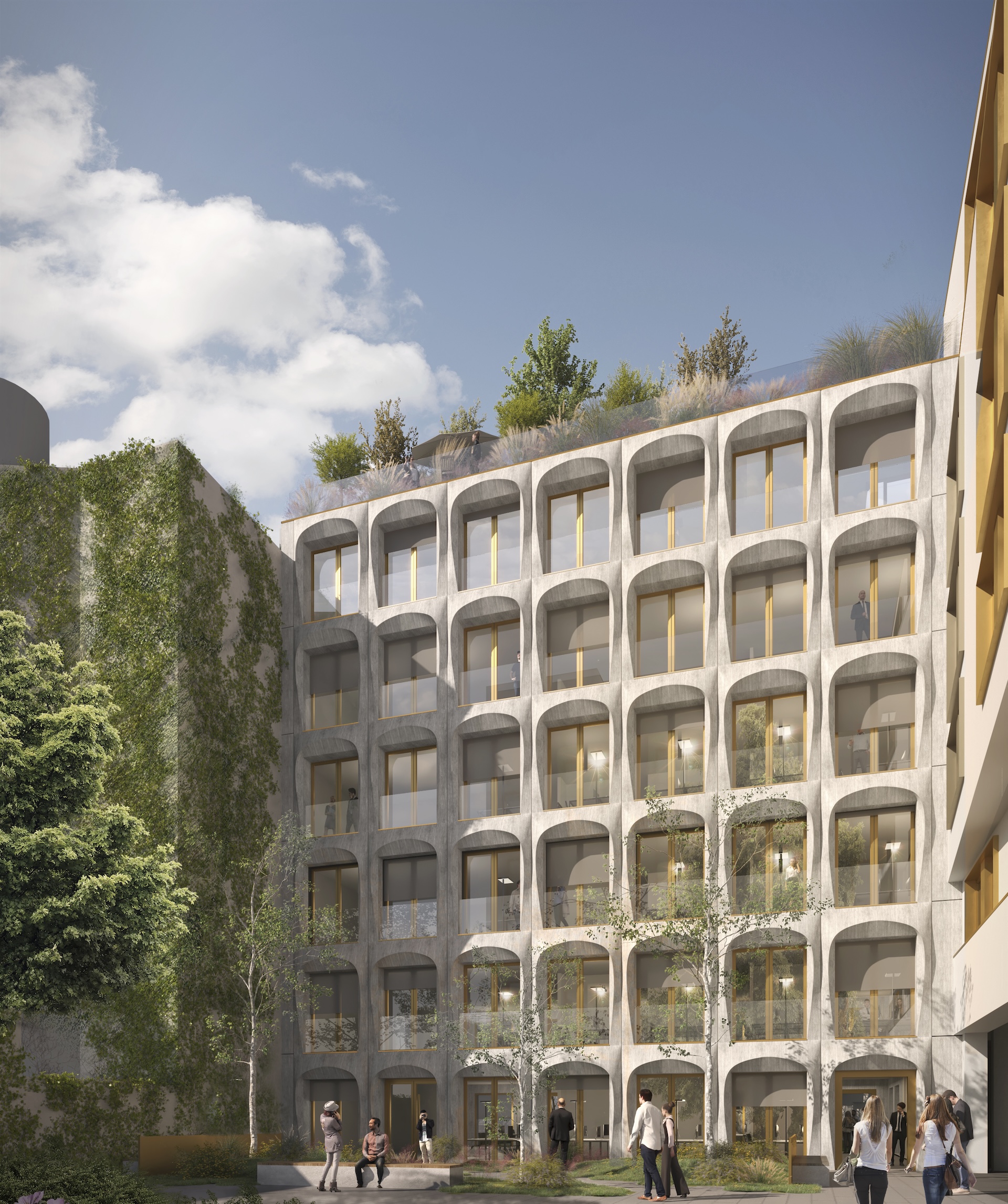

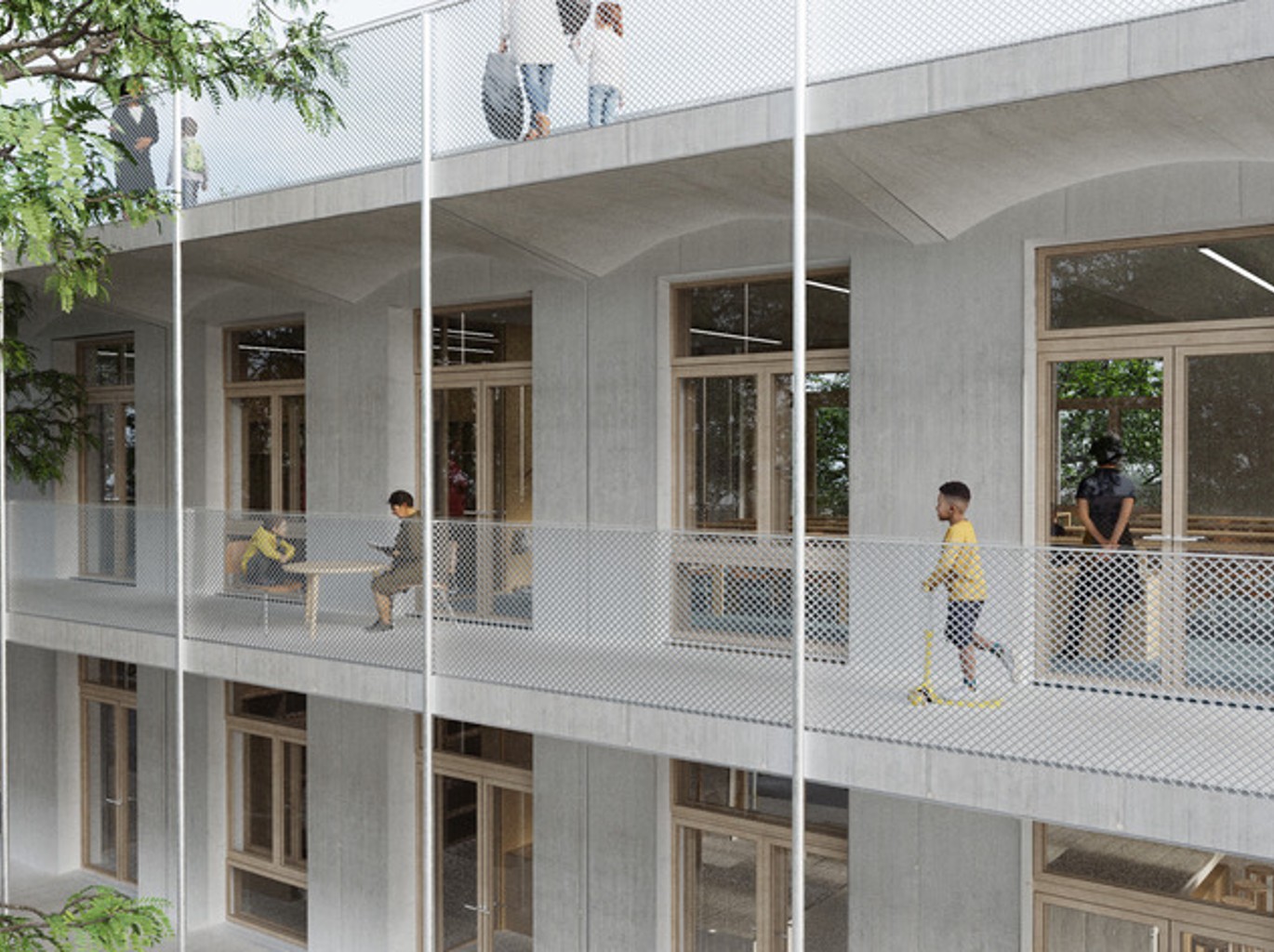

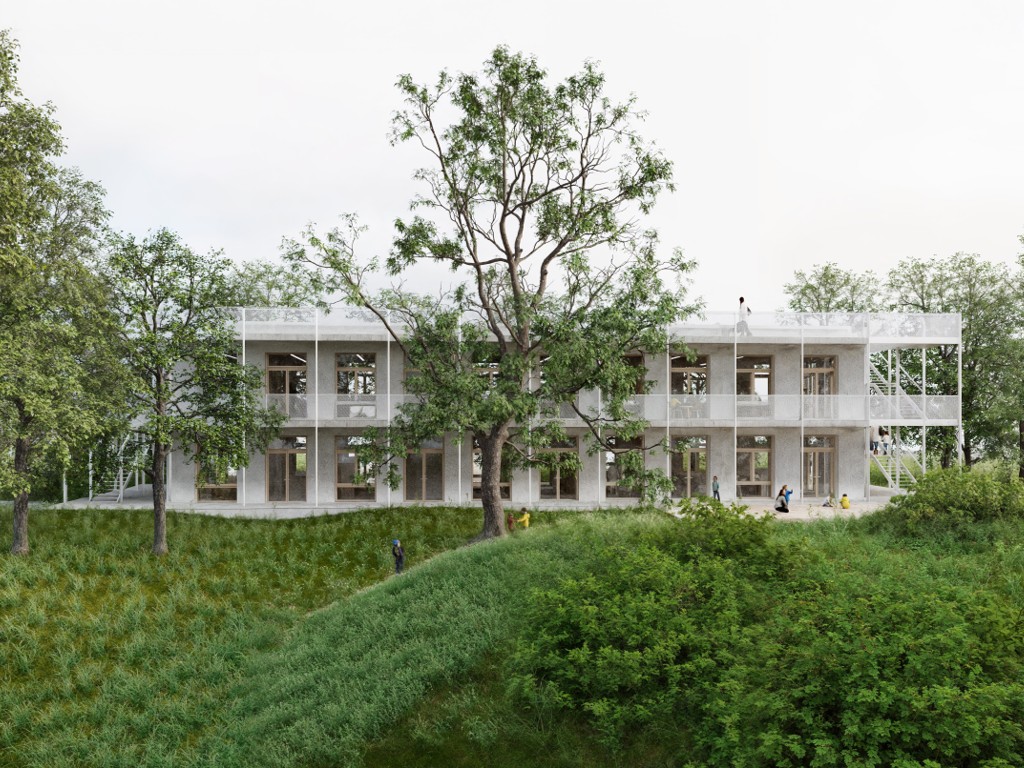

Projekte

arrow_back
arrow_forward
arrow_back
arrow_forward

concap erleben

Virtuell erleben

concap in Augmented Reality

  1. Laden Sie die App sbp.augmented
 für iPhones und iPads
  2. Blicken Sie in Ihrem Raum nach oben und betrachten Sie die Kappendecke im AR-Modus
How to open conap in AR
Location Henningsdorf

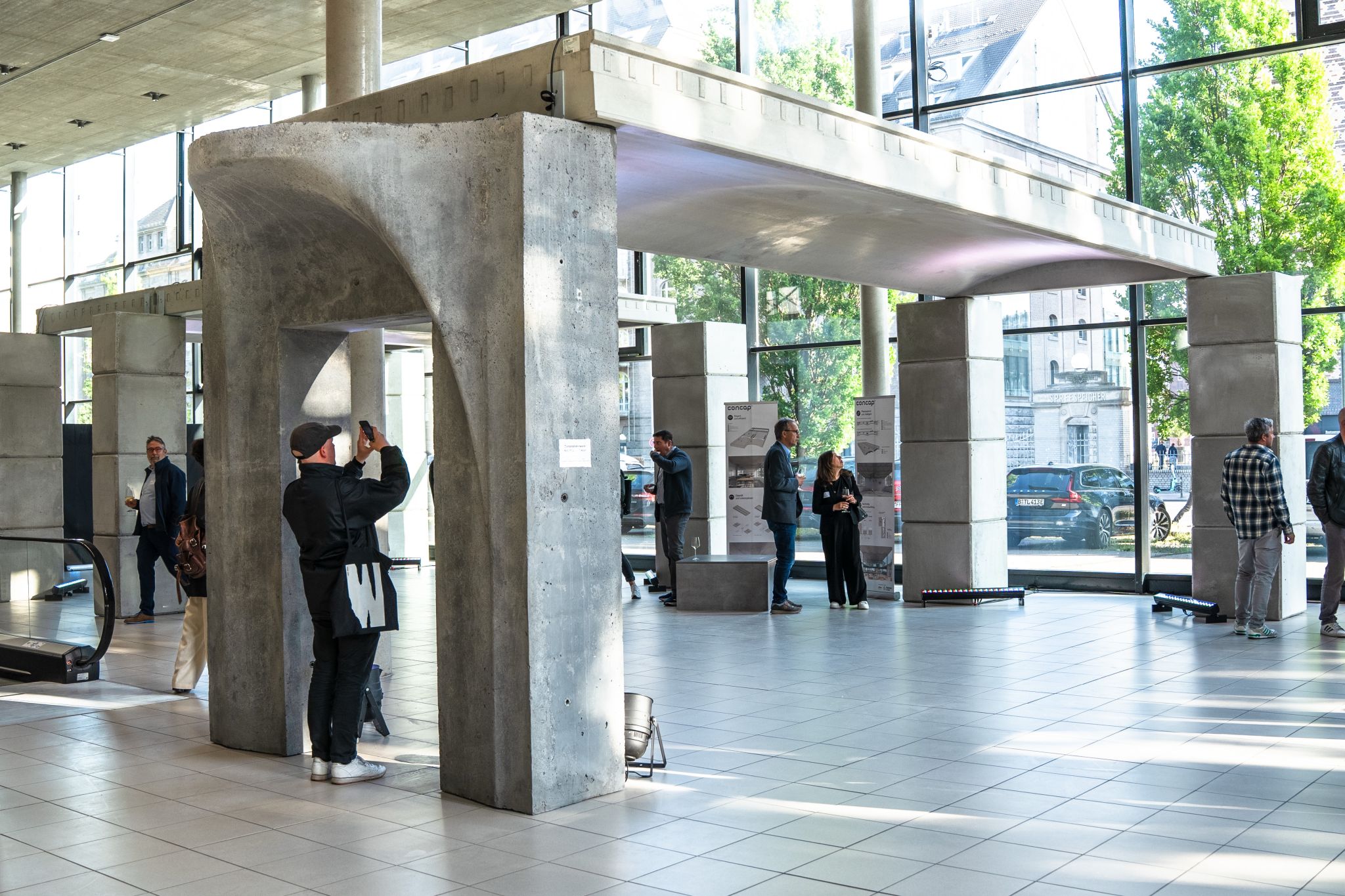

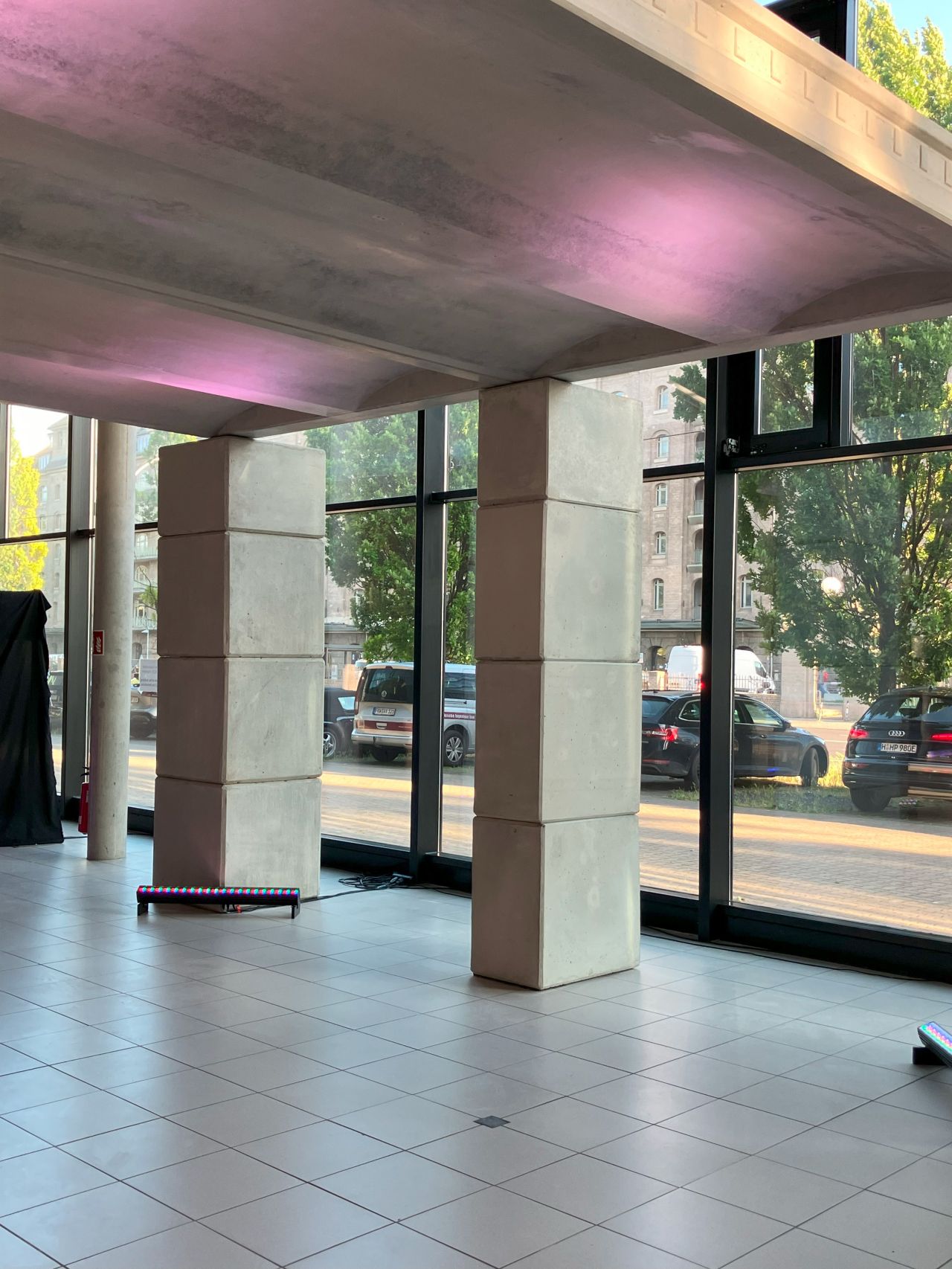

Besuchen Sie unseren Showroom in Hennigsdorf

Anmeldung für Besichtigung unter:
info@con-cap.de

Aktuelles

02.07.2024

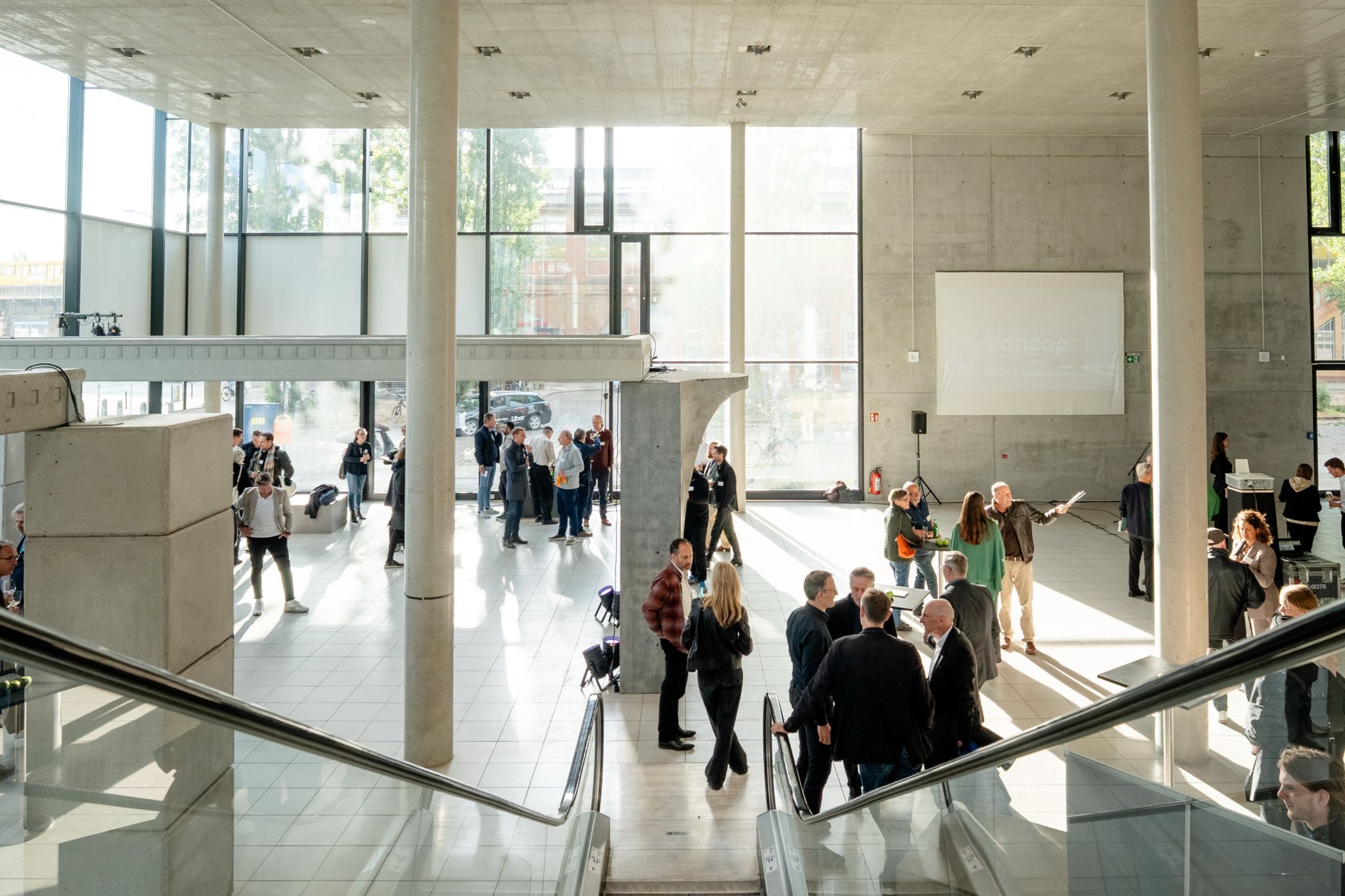

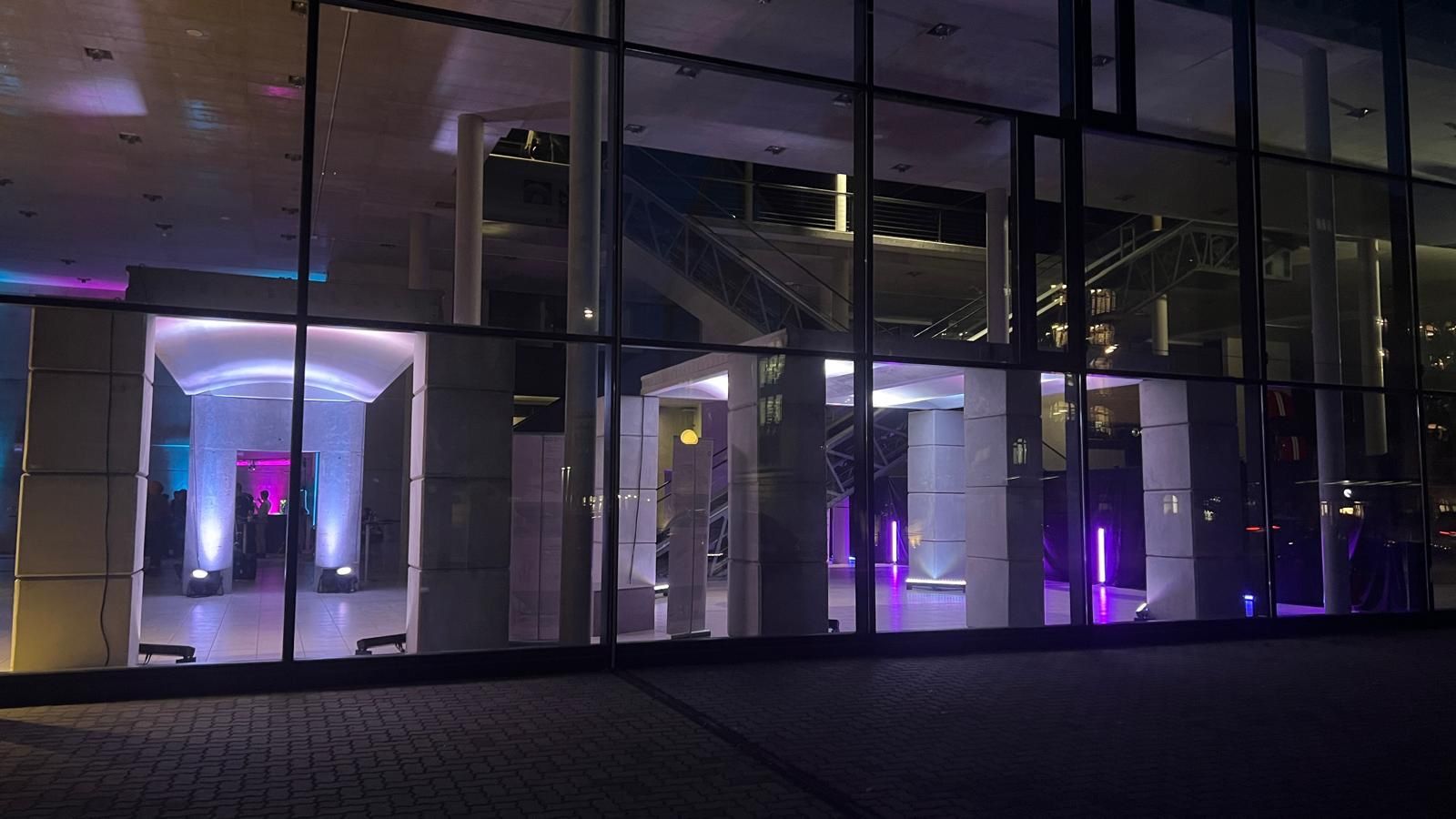

Launch Event - Henningsdorf

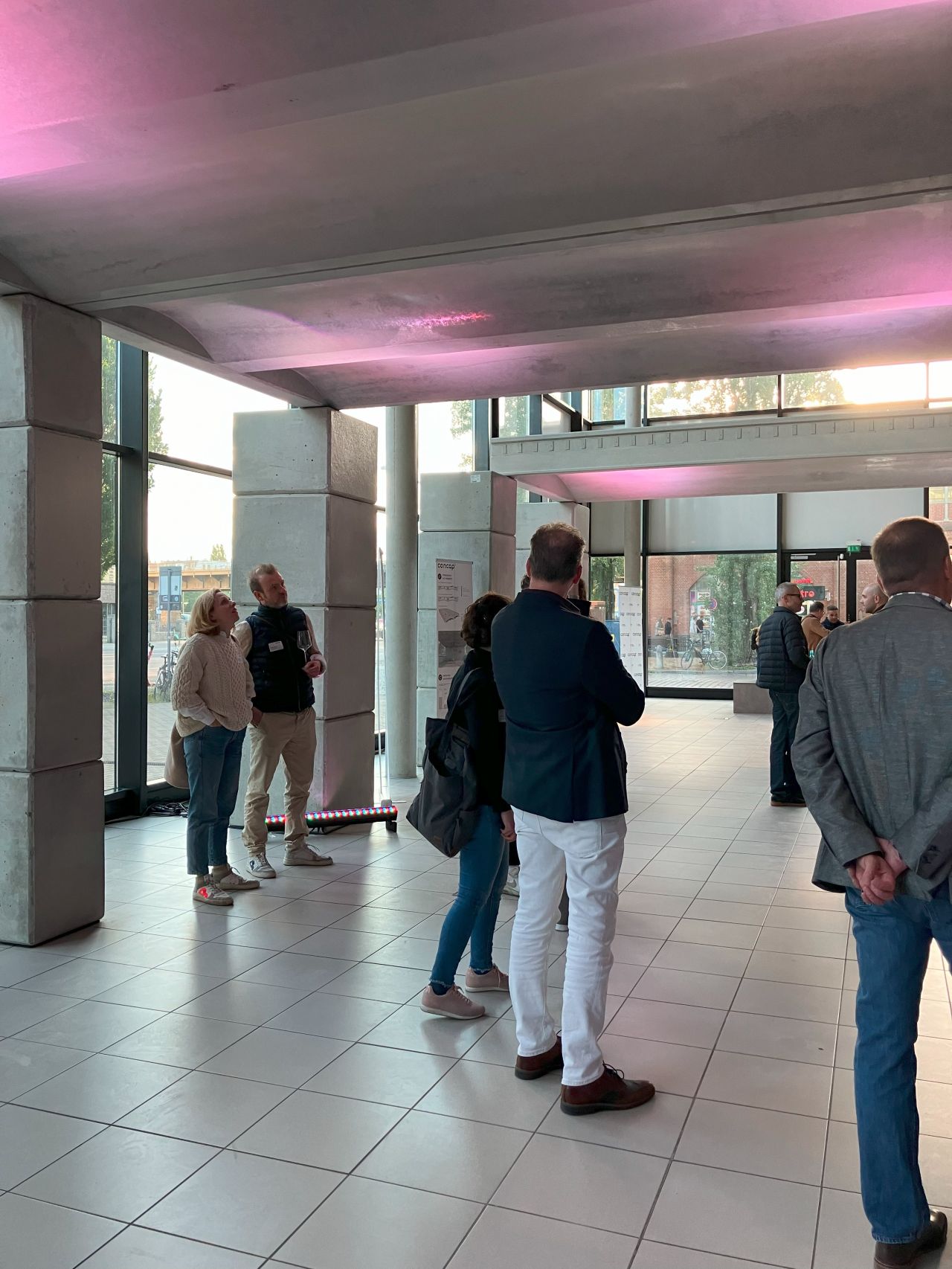

Am 02. Juli fand das Launch Event im thomas showroom in Hennigsdorf statt. Hierbei haben Mitarbeiter von thomas betonbauteile und schlaichbergermannpartner concap zum ersten Mal Kunden & Partnern vorgestellt & das Feedback war vielversprechend - zum concap und zum Showroom!

Kontakt

Wir bieten Ihnen unsere Kappendecken als vordefinierte Systemlösung und beraten Sie gern bei Ihren ganz individuellen Wünschen für die Realisierung Ihres Bauprojektes.

Vertrieb

vertrieb@con-cap.de
Tel +49 3302 803 588

Technische Beratung

beratung@con-­cap.de
Tel +49 3302 803 586

Sekretariat Showroom

Sekretariat@con-cap.de
Tel +49 3302 803 585

Sonstige Anfragen:

info@con-­cap.de
Tel +49 3302 803 587
Vielen Dank für Ihre Nachricht.
Oops! Something went wrong while submitting the form.

Downloadbereich

Die folgenden Unterlagen stellen wir Ihnen gern zur Unterstützung Ihrer Planung zur Verfügung:
  • concap Typenblätter und DIBt Prüfbericht der Typenstatik
  • CAD-Dateien (2D/3D) der concap Elemente im dwg-Format
  • Parametrisierte Revit Familie der concap Elemente zur BIM-Planung
  • Stellungnahme zum Tritt- und Luftschallschutz bei Verwendung von concap des Akustikbüros K5 GmbH/Berlin
Kontaktieren Sie dazu bitte unsere technische Beratung unter beratung@con-­cap.de oder per Telefon +49 3302 803 586

FAQ

01
Was kann ich tun, wenn meine gewünschten Raummaße nicht in der Typenstatik abgedeckt werden?


Es gibt concap bereits in verschiedenen Abmessungen und Größen. Sollte die von Ihnen gewünschte Größe noch nicht durch das angebotene Programm abgedeckt sein, so sprechen Sie uns dazu an. Gerne erarbeiten wir mit Ihnen eine Lösung, auch außerhalb der Standardmaße.

02
Welche Farbe hat concap und wie sieht die Betonstruktur aus?

Die Deckenuntersicht von concap ist standardmäßig betongrau und schalglatt, da die Elemente im positiven Fertigungsverfahren hergestellt werden. Durch Zugabe von Pigmenten oder Verzögerern kann concap auch in anderen Farben oder Oberflächen gegossen werden. Zusätzlich bieten wir die Fertigteile auch mit abgesäuerten oder abgestrahlten Oberflächen an. Genau so, wie es zu Ihrem individuellen Bauvorhaben passt.

03
Für welche Gebäudetypen eignet sich concap?

Sie können concap ganz individuell in Ihren Bauvorhaben deutschland- und europaweit verwenden. Sprechen Sie uns für Ihr individuelles Bauvorhaben gerne an.

04
Wie viel kostet concap und wie bekomme ich ein passendes Angebot für mein Bauvorhaben?

Der Preis für concap ist abhängig von der gewünschten Variante. Gerne beraten wir Sie zu Ihrem individuellen Bauprojekt und machen Ihnen ein Angebot. Kontaktieren Sie dafür einfach direkt den Vertrieb.

05
Wo kann ich mir concap anschauen?

Sie können concap in den virtuellen Räumen auf unserer Website und im thomas-Showroom in Hennigsdorf bei Berlin erleben. Neben einem Querschnittselement finden Sie eine 810 cm spannende Decke mit zwei Modulen. Gerne bieten wir Ihnen eine individuelle Besichtigung und Beratung an. Kontaktieren Sie dafür einfach direkt das Sekretariat.

Gemeinsamkeiten verbinden

Die Idee zu concap stammte von Professor Mike Schlaich aus Berlin, der seit vielen Jahren zum nachhaltigen Bauen mit Beton forscht. Als Partner des renommierten Ingenieurbüros schlaich bergermann partner fand er mit Eckhardt Thomas und seinem Team der thomas betonbauteile, eines der größten Betonfertigteilhersteller Deutschlands, den idealen Verbündeten aus der Industrie. Zusammen schafften sie es, die historisch markante Kappendecke neu zu denken und als cleveres, ressourcenschonendes Betonfertigteil wiederaufleben zu lassen – concap war geboren.

Gemeinsame Werte wie Verlässlichkeit, Transparenz und Vertrauen bildeten das Fundament für diese Kooperation und für 18 Monate intensive, gemeinsame Entwicklungsarbeit. Dabei wuchsen zwei Teams zu einem interdisziplinären Team zusammen, geprägt von Pioniergeist und Lösungsorientierung, das stolz darauf ist, Ihnen concap vorstellen zu dürfen.
